Wireless Sensor Network Simulator (WiseNetSim)

Nama/NIM: Kadek Meliantari/1404505081

Jurusan/Fakultas/Perguruan Tinggi: Teknologi Informasi/Teknik/Universitas Udayana

Mata Kuliah: Manajemen Jaringan dan Server

Dosen: I Putu Agus Eka Pratama, S.T., M.T.


CARA MENJALANKAN DAN MELAKUKAN SIMULASI WiSeNet SIMULATOR PADA LINUX UBUNTU

Wireless Sensor Network Simulator (WiSiNet Simulator) adalah suatu aplikasi open source. Aplikasi ini di desain dan dikembangkan berbasis bahasa pemrograman Java, yang dapat dijalankan pada system operasi apapun. Tujuan pembuatan WiSeNet Simulator adalah untuk memudahkan di dalam mendesain dan mengembangkan sebuah simulasi protocol, proses Routing, dan keamanan pada Wireless Sensor Network.

Berikut cara menjalankan dan membuat simulasi menggunakan topologi bawaan :

Cara menjalakan WiSeNet Simulator :

1.      Pastikan Java sudah terinstall di os Linux Ubuntu agar aplikasi WiSeNet Simulator dapat berjalan. Dan lakukan proses ekstraksi pada file tersebut.

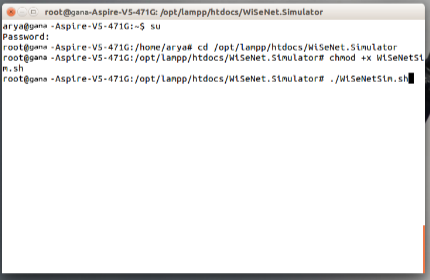

2.      Buka terminal dan ketik cd /home/arya/installer/WiSeNet.Simulator untuk menuju file destinasi dimana WiSeNet.Simulator_r329.zip di ekstrak. Lalu ketik pada terminal chmod +x WiSeNetSim.sh kemudian enter dan ketik kembali pada terminal tadi ./WiSeNetSim.sh untuk menjalankan simulator. Lalu tunggu beberapa saat.

Membuat simulasi dengan topologi bawaan :

1.      Pertama buat simulasi dengan cara klik Simulation > New maka akan muncul window Create A Simulation dan masukkan data nama dan deskripsi lalu klik OK.

2.      Lalu klik Load Network Topologi From File untuk memasukkan file topologi bawaan.

3.      Lalu klik Select Node yang berada pada toolbar di kiri lalu klik kanan pada titik dan klik Select Node ID, maka akan keluar nomor id pada titik yang diklik tadi.

4.      Setelah itu klik kanan pada titik tadi dan klik Run Aplication. Setelah itu akan muncul window yang mengharuskan kita untuk memasukkan Destination ID sebagai tujuan. Maka setelah Node tadi akan terhubung satu sama lain.

5.      Untuk melihat peta untuk energi panas yang dihasilkan oleh node-node sensr tersebut, kita bisa klik pada Energy Heat Map yang terdapat pada toolbar atas.

6.      Untuk mengamati energy yang dikonsumsi selama simulasi dengan klik Observe Simulation Energy, yang berada di sebelah kanan Energy Heat Map.

7.      Untuk melihat node-node sensor yang stabil kita dapat mengklik tombol menu S (Select Stable Node).

8.      Di sebelah kiri menu S terdapat menu M (Mark Stable Nodes) yang berfungsi untuk menandai node-node mana saja yang dalam keadaan stabil.

9.      Untuk melihat ketetanggaan (Neighborhood) antar node sensor pada topologi tersebut, cukup klik tombol menu Show Neighborhood yang ada di bagian kiri atas.

10.  Untuk menampilkan koneksi dua arah (Two Way Connection) antar node sensor, melalui tombol menu Show Two Way Connection.
